microstation to autocadAutoCAD nos  da la posibilidad de importar archivos de dibujo DGN de MicroStation, el proceso de importación convierte los datos DGN básicos en datos de archivo DWG correspondientes.  El comando en cuestion es DGNIMPORT .

La capacidad de importación y exportación de DGN se ha diseñado para proporcionar un intercambio fundamental de información entre archivos DGN de MicroStation V7/V8 y archivos DWG de AutoCAD.

Sin embargo, la conversión de datos entre formatos totalmente diferentes conlleva de manera inevitable  compromisos y sustituciones.

Para optimizar la transferencia de datos desde el formato de archivo DGN de MicroStation, se puede solicitar al autor de los dibujos de MicroStation que tenga en cuenta las siguientes recomendaciones:

ENLACES
  • Crear un archivo DGN independiente para cada modelo de diseño
  • No hacer referencia a modelos de plano desde los modelos de diseño
  • Reducir en la medida de lo posible el uso de objetos personalizados y otros datos únicos de MicroStation
  • Utilizar PorNivel en propiedades de color, estilo de línea y peso
  • Utilizar en la medida de lo posible estilos de línea sencillos
  • Utilizar patrones y estilos de patrón sencillos
  • Utilizar tipos de letra TrueType en lugar de tipos de letra SHX
  • Utilizar estilos definidos para cotas y texto en lugar de un estilo para ninguno
  • Utilizar si es posible, estilos de cota sencillos
  • Utilizar células compartidas en lugar de células normales (biblioteca)

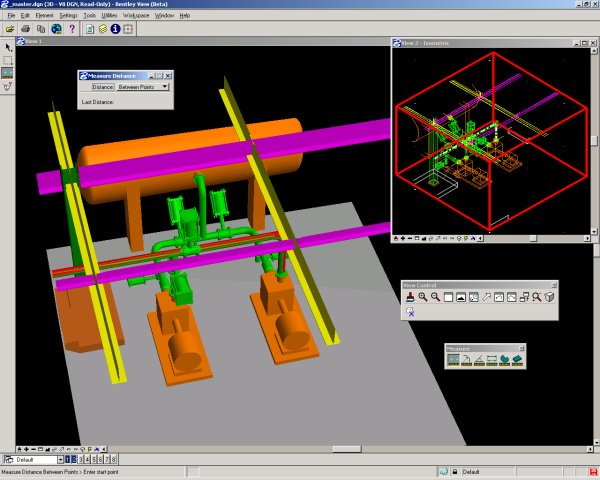

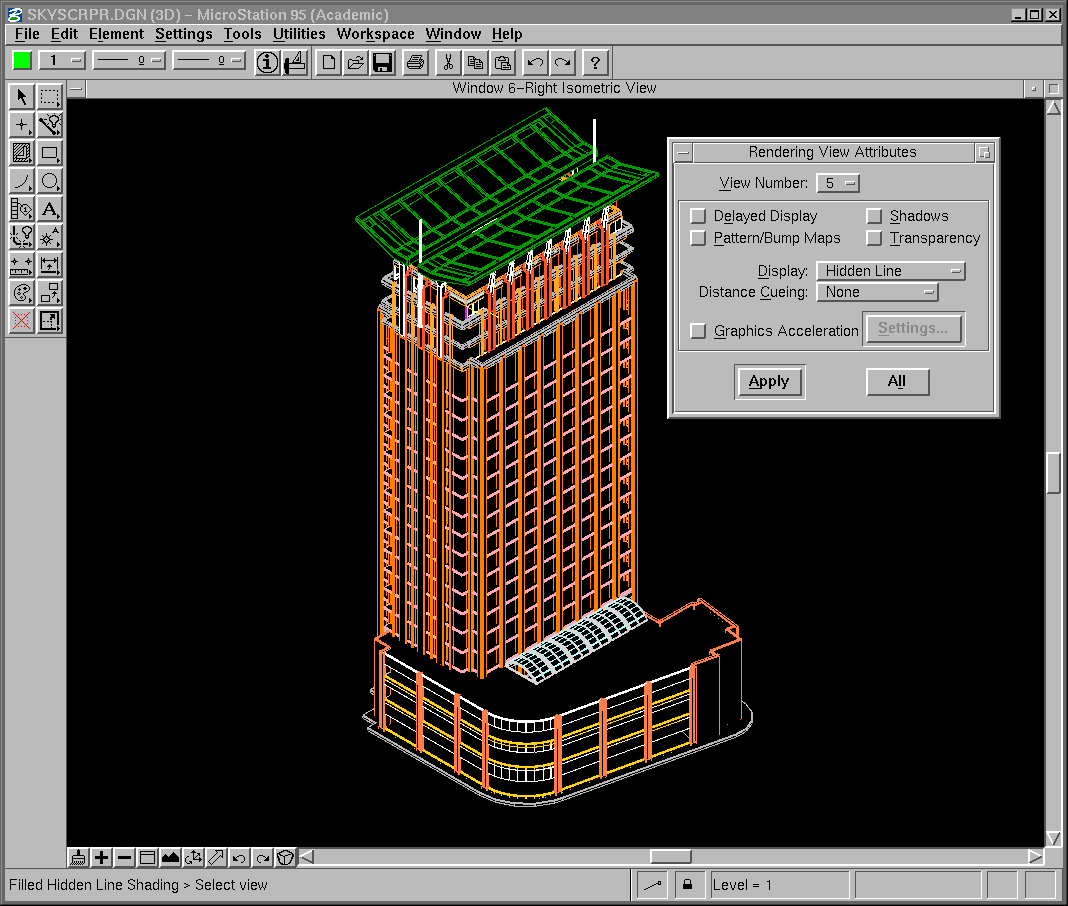

microstation



Teniendo en consideración todos estos parámetros se logrará una importación  de archivos DGN de MicroStation a AutoCAD lo más cercana posible al diseño original, lo que permitirá un ahorro de tiempo considerable para la continuación del proceso de edición.
