equipos topograficosPodemos clasificar a los equipos topograficos en tres categorías:

1-Para medir ángulos.- aquí se encuentran la brújula, el transito y el teodolito.

2-Para medir distancias.- aquí se encuentra la cinta métrica, el odómetro, y el distanciometro

3-Para medir pendiente.- aquí se encuentran el nivel de mano, de riel, el fijo, basculante, automático.

TRANSITO:

transitoInstrumento topográfico para medir ángulos verticales y horizontales, con una precisión de 1 minuto (1´ ) o 20 segundos (20? ), los círculos de metal se leen con lupa, los modelos viejos tienen cuatro tornillos para nivelación, actualmente se siguen fabricando pero con solo tres tornillos nivelantes.

Para diferencia un transito de un minuto y uno de 20 segundos, en los nonios los de 1 minuto tienen en el extremo el numero 30 y los de 20 segundos traen el numero 20.

ENLACES

TEODOLITO ÓPTICO:

transito-optico

es la evolución de el tránsito mecánico, en este caso, los círculos son de vidrio, y traen una serie de prismas para observar en un ocular adicional.

La lectura del ángulo vertical y horizontal la precisión va desde 1 minuto hasta una décima de segundo.

TEODOLITO ELECTRÓNICO:

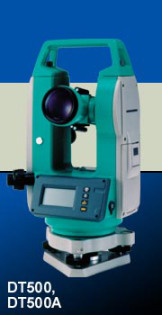

teodolito-electronicoEs la versión del teodolito óptico, con la incorporación de electrónica para hacer las lecturas del circulo vertical y horizontal, desplegando los ángulos en una pantalla eliminando errores de apreciación, es mas simple en su uso, y por requerir menos piezas es mas simple su fabricación y en algunos casos su calibración.

Las principales características que se deben observar para comparar estos equipos hay que tener en cuenta: la precisión, el numero de aumentos en la lente del objetivo y si tiene o no compensador electrónico.

DISTANCIOMETRO:

distanciometro-22Dispositivo electrónico para medición de distancias, funciona emitiendo un haz luminoso ya sea infrarrojo o láser, este rebota en un prisma o directamente sobre la superficie, y dependiendo de el tiempo que tarda el haz en recorrer la distancia es como determina esta.

En esencia un distanciometro solo puede medir la distancia inclinada, para medir la distancia horizontal y desnivel, algunos tienen un teclado para introducir el ángulo vertical y por senos y cosenos calcular las otras distancias, esto se puede realizar con una simple calculadora científica de igual manera.

Por su funcionamiento existen de dos tipos de equipos topograficos:

por ultrasonido: son los mas económicos y su alcance no llega a los 50 metros, se debe tener cuidado con estos, ya que si la superficie no esta perpendicular al equipo, o es irregular, puede arrojar resultados incorrectos o no medir en absoluto, hay modelos mas sofisticados que tienen una mira láser, por lo que será importante no confundirlos con los siguientes.

Por láser: son muy precisos y confiables, su alcance máximo es de 200 metros, aun cuando en exteriores y distancias de mas de 50 metros se recomienda contar con mira, ya que a esas distancias o con la luz del día, resulta difícil saber donde esta apuntando el láser.

ESTACION SEMITOTAL:

estacion-semitotal

En este aparato se integra el teodolito óptico y el distanciometro, ofreciendo la misma linea de vista para el teodolito y el distanciometro, se trabaja mas rápido con este equipo, ya que se apunta al centro del prisma, a diferencia de un teodolito con distanciometro, en donde en algunos casos se apunta primero el teodolito y luego el distanciometro, o se apunta debajo del prisma, actualmente resulta mas caro comprar el teodolito y el distanciometro por separado.

En la estación semitotal, como en el teodolito ÓPTICO, las lecturas son analógicas, por lo que el uso de la libreta electrónica, no representa gran ventaja, se recomienda mejor una estación total.

ESTACION TOTAL:

Es la integración del teodolito electrónico con un distanciometro. Las hay con calculo de coordenadas.- Al contar con la lectura de ángulos y distancias, al integrar algunos circuitos mas, la estación puede calcular coordenadas.

estacion-total-1

Las hay con memoria.- con algunos circuitos mas, podemos almacenar la información de las coordenadas en la memoria del aparto, sin necesidad de apuntarlas en una libreta con lápiz y papel, esto elimina errores de lápiz y agiliza el trabajo, la memoria puede estar integrada a la estacion total o existe un accesorio llamado libreta electronica, que permite integrarle estas funciones a equipos que convencionalmente no tienen memoriao calculo de coordenadas.

Las hay motorizadas.- Agregando dos servomotores, podemos hacer que la estación apunte directamente al prisma, sin ningún operador, esto en teoría representa la ventaja que un levantamiento lo puede hacer una sola persona.

 Las hay sin prisma.- Integran tecnología de medición láser, que permite hacer mediciones sin necesidad de un prisma, es decir pueden medir directamente sobre casi cualquier superficie, su alcance esta limitado hasta 300 metros, pero su alcance con prisma puede llegar a los 5,000 metros, es muy útil para lugares de difícil acceso o para mediciones precisas como alineación de maquinas o control de deformaciones etc.

NAVEGADORES GPS:

gps-1

Hay dos tipos: Estos son mas para fines recreativos y aplicaciones que no requieren gran precisión, consta de un dispositivo que cabe en la palma de la mano, tienen la antena integrada, su precisión puede ser de menor a 15 mts, pero si incorpora el sistema WAAS puede ser de menor a 3 mts.

Ademas de proporcionar nuestra posición en el plano horizontal pueden indicar la elevación por medio de la misma señal de los satélites, algunos modelos tienen también barómetro para determinar la altura con la presión atmosférica. La señal de los satélites GPS no requiere de ningún pago o renta.

Estos equipos tienen precisiones desde varios milímetros hasta menos de medio metro. Los GPS topográficos requieren dos antenas, ya sea que el usuario tenga las dos, o que solo tenga una y compre los datos a una institución como el INEGIo Omnistar (DGPS). Se dice entonces que se esta trabajando en modo diferencial.

NIVELES:

clisometroUn nivel es un instrumento que nos representa una referencia con respecto a un plano horizontal. Este aparato ayuda a determinar la diferencia de elevación entre dos puntos con la ayuda de un estadal.

El nivel mas sencillo es el nivel de manguera, es una manguera trasparente, se le introduce agua y se levantan ambos extremos, por simple equilibrio, el agua estará al mismo nivel en ambos extremos.

El nivel de mano es un instrumento también sencillo, la referencia de horizontalidad es una burbuja de vidrio o gota, el clisimetroes una versión mejorada del nivel de mano incorporando un transportador metálico permitiendo hacer mediciones de inclinación y no solo desnivel.

El nivel fijo es la versión sofisticada del nivel de mano, este en lugar de sostenerse con la mano se coloca sobre un tripie, la óptica tiene mas aumentos y la gota es mucho mas sensible. nivel-basculante Un gran adelanto se logró cuando se introdujo el compensador automático, dando lugar al nivel automático, su funcionamiento esta basado en un péndulo que por gravedad, en estado estable este siempre estará en forma vertical, y con la ayuda de un prisma, este nos dará la referencia horizontal que estamos buscando.

Este nivel tiene una burbuja circular (ojo de buey) que puede no estar completamente centrada, pero el compensador automático hace justamente eso, compensar, este adelanto resultó tan provechoso, que se incorporó en los teodolitos mas precisos y en las estaciones totales, aun cuando su funcionamiento puede variar, el principio sigue siendo el mismo.

Si bien el nivel solo sirve para medir desnivel, últimamente se les ha incorporado una graduación en el giro horizontal, permitiendo hacer mediciones de ángulos con una precisión de medio grado, siendo practico en obra para medir o trazar ángulos horizontales que no requieren gran precisión.

crosslinerLos niveles láser fueron y continúan siendo una novedad creyendo alguna personas que son mas precisos, pero la realidad es otra, existen los que solo proyectan una linea en una pared, su nombre correcto es crossliner se usan principalmente en interiores, ya que en exteriores con la luz del sol resulta difícil ver la linea que proyecta en una pared por ejemplo, linea que por cierto tiene entre 1 y 2 milímetros de ancho, así que si precisión.

En un kilometro será de 1 centímetro comparando con un nivel óptico, hay también niveles láser que poseen un sensor, este se puede usar en exteriores y a mayores distancias, ya que no depende del ojo humano, si no de un sensor especializado en ver la luz láser, hay equipos de diferentes precios y precisiones, si adquiere un nivel asegurese que este sea de calidad y que este correctamente calibrado, de lo contrario le recomiendo mejor un nivel de manguera.

NIVELES ELECTRONICOS:

nivel-electronico

Estos funcionan como los niveles ópticos, y adicionalmente pueden hacer lecturas electrónicamente con estadales con código de barras, esto resulta muy practico, ya que la medición es muy rápida, y se eliminan errores de apreciación o lectura, incluso de dedo, ya que estos tienen memoria para almacenar y procesar los datos, pueden desplegar en pantalla una resolución de décima de milímetro, y medir distancias con una resolución de un centímetro.

Si bien un teodolito o una estación total se puede usar como nivel, las mediciones no serán tan precisas, siendo que el nivel es un instrumento especializado, pero si no requiere gran precisión. Se puede utilizar una estación o un teodolito ajustando el ángulo vertical a 90 grados.
