Un deseo común del usuario de AutoCAD es conectarse con Google Earth, para poder trabajar sobre la imagenes que descargamos del mismo cuando queremos superponer nuestro proyecto arquitectonico a la parcela de terreno donde diseñaremos nuestro proyecto. Existenque al menos dos alternativas para hacerlo. En este post veremos la primera opcion.

1- USANDO EL COMANDO ImportGEImage

conectarautocadygoogleearth6Usando este comando despues de instalar la extension de Google Earth para Autocad, pero si tienes Autocad Civil 3d o Autocad Map desde la version 2008 lo tienes integrado al programa.

1. Configurar las unidades.  Deben estar en metros, solo hay que ingresar el comando UNITS, y hacer el ajuste.

2. Asignar proyección.  Esta debe estar en lat/lon y con Datum WGS84.  Para hacer esto se hace:

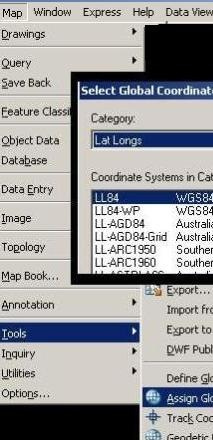

Map > Tools > Assign Global Coordinate system.  Luego seleccionamos Lat Longs, LL84, con oeste negativo.

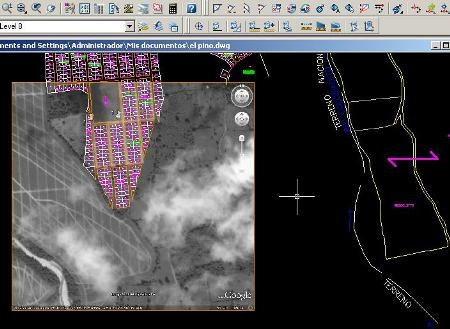

3. Importar la imagen.  Escribimos el comando ImportGEImage y listo.  Lastimosamente, solo existe para AutoCAD Civil 3D/Map y como solo pide un punto central cae donde puede, y hay que escalarlo, moverlo, rotarlo. El otro problema es que solo viene en escala de grises como es el acuerdo que tienen las dos empresas. Para enviar una imagen al fondo, se toca en el borde, se presiona botón derecho del ratón y se elige “display order > send to back”.



redlinesmall

conectarautocadygoogleearth1
